液压机驱动系统原理详解

2018-03-15 02:52:10    9203次浏览

液压机的驱动系统主要有泵直接驱动和泵-蓄能器驱动两种型式。泵直接驱动 这种驱动 系统的泵向液压缸提供高压工作液体,配流阀用来改变供液方向,溢流阀用来调节系统的限定压强,同时起安全溢流作用。这种驱动系统环节少,结构简单,压强能按所需的工作力自动增减,减少了电能消耗,但须由液压机的工作力和工作速度来决定泵及其驱动电机的容量。这种型式的驱动系统多用于中小型液压机,也有用泵直接驱动的大型(如120000千牛)自由锻造水压机。泵-蓄能器驱动 在这种驱动系统中有一个或一组蓄能器。当泵所供给的高压工作液有余量时,由蓄能器储存;而当供给量不足于需要时,便由蓄能器补充供给。采用这种系统可以按高压工作液的平均用量选用泵和电动机的容量,但因为工作液的压强是恒定的,电能消耗量较大,并且系统的环节多,结构比较复杂。这种驱动系统多用于大型液压机,或者用一套驱动系统驱动数台液压机。

图片不存在

结构型式

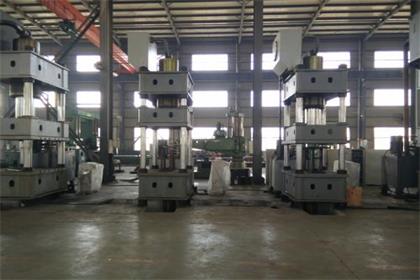

按作用力的方向区分,液压机有立式和卧式两种。多数液压机为立式,挤压用液压机。

双柱液压机:本系列产品适用于各类零部件的压装、调弯整形、压印压痕、翻边、冲孔及小零件的浅拉伸;金属粉末制品的成型等加工工艺。采用电动控制,设有点动及半自动循环,可保压,并具有良好的滑块导向性,操作方便、易于维修、经济耐用。根据用户的需要可增设热工仪表、顶出缸、行程数显、计数等功能。

优势

与传统的冲压工艺相比,液压成形工艺在减轻重量、减少零件数量和模具数量、提高刚度与强度、降低生产成本等方面具有明显的技术和经济优势,在工业领域尤其是汽车工业中得到了越来越多的应用。在汽车工业及航空、航天等领域,减轻结构质量以节约运行中的能量是人们长期追求的目标,也是制造技术发展的趋势之一。液压成形(hydroforming)就是为实现结构轻量化的一种制造技术。液压成形也被称为“内高压成形”,它的基本原理是以管材作为坯料,在管材内部施加超高压液体同时,对管坯的两端施加轴向推力,进行补料。在两种外力的共同作用下,管坯材料发生塑性变形,并最终与模具型腔内壁贴合,得到形状与精度均符合技术要求的中空零件。

优点

对于空心变截面结构件,传统的制造工艺是先冲压成形两个半片,然后再焊接成整体,而液压成形则可以一次整体成形沿构件截面有变化的空心结构件。与冲压焊接工艺相比,液压成形技术和工艺有以下主要优点:

1. 减轻质量,节约材料。对于汽车发动机托架、散热器支架等典型零件,液压成形件比冲压件减轻20%~40%;对于空心阶梯轴类零件,可以减轻40%~50%的重量。

2.减少零件和模具数量,降低模具费用。液压成形件通常只需要1套模具,而冲压件大多需要多套模具。液压成形的发动机托架零件由6个减少到1个,散热器支架零件由17个减少到10个。

3. 可减少后续机械加工和组装的焊接量。以散热器支架为例,散热面积增加43%,焊点由174个减少到20个,工序由13道减少到6道,生产率提高66%。

4. 提高强度与刚度,尤其是疲劳强度,如液压成形的散热器支架,其刚度在垂直方向可提高39%,水平方向可提高50%。

5. 降低生产成本。根据对已应用液压成形零件的统计分析,液压成形件的生产成本比冲压件平均降低15%~20%,模具费用降低20%~30%。
